產品介紹

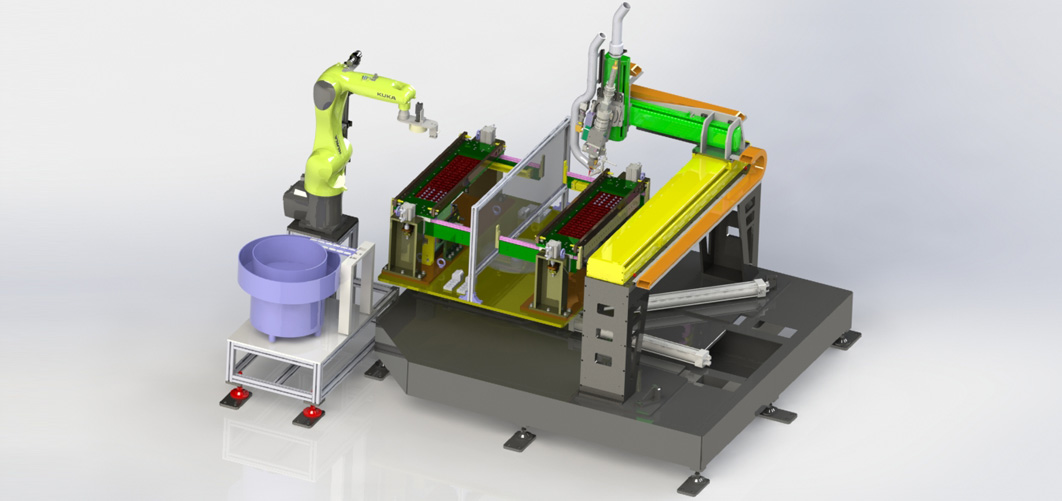

本激光焊接設備采用機器人焊接，配置6KW激光器、振鏡頭。振鏡頭有效焊接區域達380×290mm，熔深大于4mm；機器人配振鏡頭焊接，焊接效率高，并且可以實現復雜的路徑焊接，如直線、方形、圓形、S形、圓周焊等。

設備內部配置視覺焊縫檢查、激光測距，焊接工裝清理、焊后除渣等功能，通過視覺引導定位焊縫，實現*焊接，焊接精度小于0.1mm，產品定位精度小于0.2mm；高度測距儀為機器人提供焊接離焦量；焊接工裝清理功能可以實現不停機清理，延緩焊接工裝的壽命；焊后除渣可以清除產品上的焊渣和塵埃，提升產品的安裝的質量。

雙工位設計，實現焊接和上下料同時進行，減少焊接等待時間，提高激光器的利用率。

焊接工裝采用模塊化兼容設計，實現焊接工裝在相同產品長度方向的兼容，模塊化設計可以實現不同產品的工裝和接口快速更換，減少更換工裝的時間。

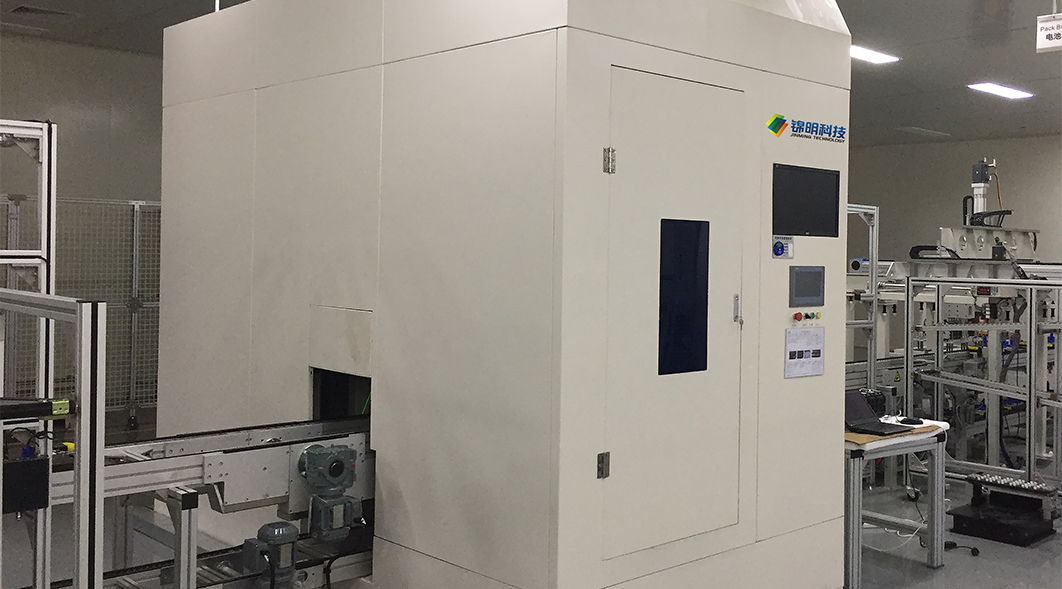

整機采用封閉式設計，并配有防火防爆性排煙除塵設備。

性能指標

產能：≤36S/module(12cell/ module)

兼容尺寸：200-600mm

激光器功率：6000W

激光出射頭形式：振鏡(焊接范圍：橢圓380×290mm)、準直

電芯定位方式：CCD檢測 激光測距

焊接功能：側縫焊、Bus-Bar、采樣線

焊縫參數：焊縫熔深＞4mm（鋁-鋁），焊縫寬度≤4mm

相機定位精度：≤0.1mm

激光測距精度：30μm

一次優率：≥99.5%

運行模組：手動/半自動/全自動

設備外形：5000*4000*3000mm(L*W*H)

技術特點

· 產品兼容性高：相同產品長度方向兼容；
· 自動化程度高：自動定位、焊接、工裝自動清洗、產品自動打磨除塵；
· 維護性：工裝定期自動清理，工裝和接口采用快速更換方式;
· 追溯性：全程數據追溯和綁定。
